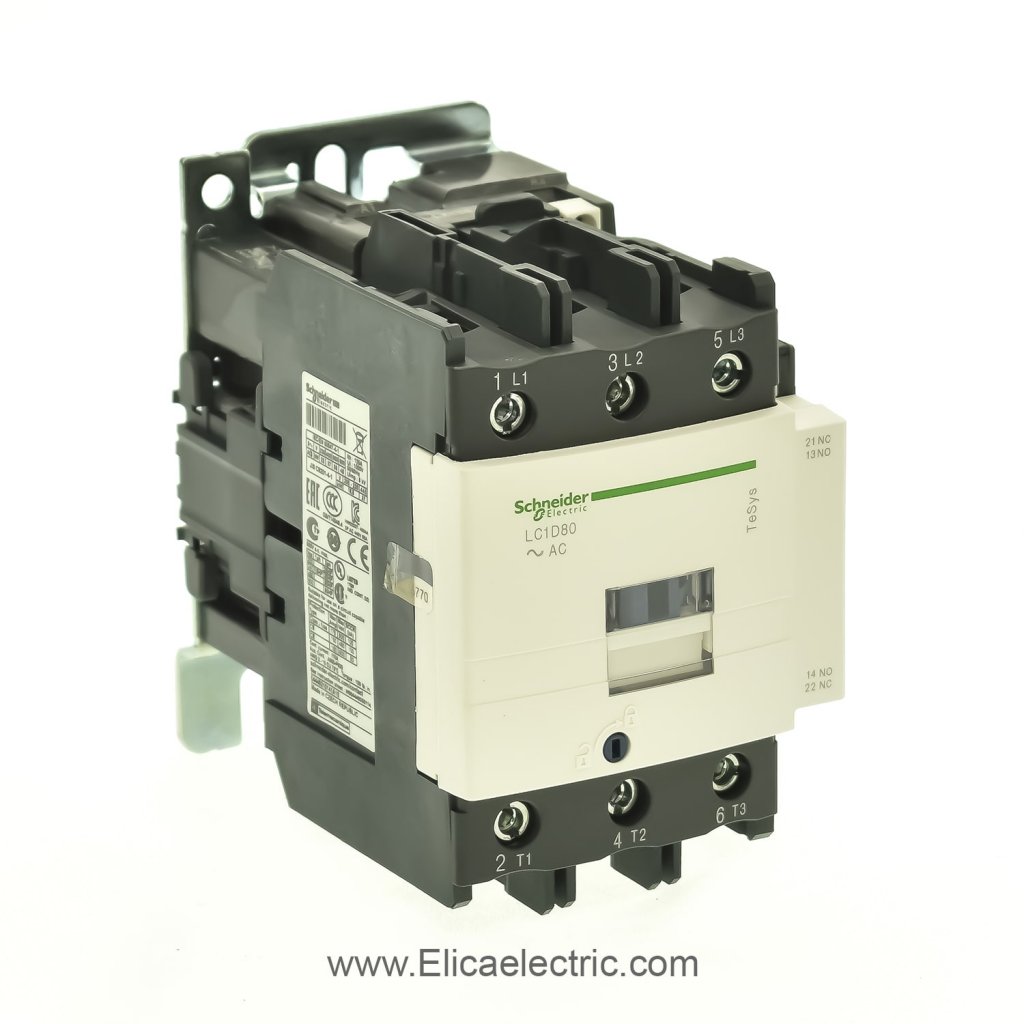

کنتاکتور اشنایدر الکتریک 80 آمپر 220 ولت AC

مشخصات کلی سِری ساخت TeSys کد فنی LC1D80M7 نام محصول TeSys D نام اختصاری LC1D نوع محصول کنتاکتور تعداد پل 3 میزان تحمل ناگهانی ولتاژ [Uimp] 8kV conforming to IEC 60947 کاربرد محصول کنترل موتور / بار مقاوتی(اهمی) تعداد کنتاکتهای کمکی 1NO+1NC اتلاف توان در هر پل 12.5W AC-1 , 5.1W AC-3 اتلاف حرارت 10...6 وات در 50/60 هرتز پشتیبانی نصب صفحه ای ، ریلی حداقل ولتاژ سوئیچینگ 17 ولت برای مدار سیگنالینگ دوام الکتریکی 0.8Mcycles 125A AC-1 at Ue <=440v ، 1.5Mcycles 80A AC-3 at Ue <=440v ظرفیت قطع 1100 آمپر در 440 ولت برای مدار قدرت مطابق با IEC 60947 توان موتور (اسب بخار) , 20hp at 200/208 V AC 50/60 Hz for 3 phases motors\n, 7.5hp at 115 V AC 50/60 Hz for 1 phase motors\n, 15hp at 230/240 V AC 50/60 Hz for 1 phase motors\n, 25hp at 230/240 V AC 50/60 Hz for 3 phases motors\n, 60hp at 460/480 V AC 50/60 Hz for 3 phases motors\n, 60hp at 575/600 V AC 50/60 Hz for 3 phases motors دسته بندی اضافه ولتاژ III رنج جریان عملکرد (Ie) 80A (at <60 °C) at <= 440 V AC AC-3 for power circuit , 125A (at <60 °C) at <= 440 V AC AC-1 for power circuit توان موتور(کیلو وات) 22 کیلو وات در 230...220 ولت (AC-3) ، 37 کیلو وات در 400...380 ولت (AC-3) ، 45 کیلو وات در 440...415 (AC-3) ، 55 کیلو وات در 500 ولت (AC-3) ، 45 کیلو وات در 1000 ولت (AC-3) ، 15 کیلو وات در 400 ولت (AC-4) رنج جریان مقاومتی کوتاه مدت [Icw] 135 آمپر در 40 درجه سانتی گراد 10 دقیقه برای مدار قدرت ، 320 آمپر در 40 درجه سانتی گراد 1 دقیقه برای مدار قدرت ، 640 آمپر در 40 درجه سانتی گراد 10 ثانیه برای مدار قدرت ، 990 آمپر در 40 درجه سانتی گراد 1 ثانیه برای مدار قدرت ، 100 آمپر 1 ثانیه برای مدار سیگنالینگ ، 120 آمپر 500 میلی ثانیه برای مدار سیگنالینگ ، 140 آمپر 100 میلی ثانیه برای مدار سیگنالینگ رنج ولتاژ عایق بندی [Ui] , Power circuit 600 V CSA certified\n, Power circuit 600 V UL certified\n, Power circuit 1000 V conforming to IEC 60947-4-1\n, Signalling circuit 690 V conforming to IEC 60947-1\n, Signalling circuit 600 V CSA certified\n, Signalling circuit 600 V UL certified جریان حرارتی (جریان شیفتی)،(Ith) 125A در 60 درجه سانتی گراد برای مدار قدرت ، 10A در 60 درجه سانتی گراد برای مدار سیگنالینگ ولتاژ مدار کنترل [Uc] 220V AC 50/60 Hz حداقل جریان سوئیچینگ 5 میلی آمپر برای مدار سیگنالینگ دسته بندی بهره وری AC-1,AC-4,AC-3 رنج ولتاژ عملکرد [Ue] , Power circuit <= 300 V DC 25...400 Hz\n, Power circuit <= 690 V AC رنج کاری 3600 دور در ساعت در 60 درجه سانتی گراد محدودیت ولتاژ مدار کنترل , Operational 0.85...1.1 Uc AC 60 Hz (at 55 °C)\n, Drop-out 0.3...0.6 Uc AC 50/60 Hz (at 55 °C)\nOperational 0.8...1.1 Uc AC 50 Hz (at 55 °C) دوام مکانیکی 4Mcycles مدت زمان عملکرد 35...20 میلی ثانیه بسته شدن و 20...6 میلی ثانیه باز شدن مقاومت عایق 10Mohm for signaling circuit< میانگین امپدانس 0.8mOhm at 50 Hz - Ith 125A for power circuit میزان گشتاور مدار کنترل 1.2نیوتن متر با ترمینال های پیچشی با آچار پیچ گوشتی صاف 6 میلی متری ، مدار کنترل 1.2نیوتن متر با ترمینال های پیچشی با آچار پیچ گوشتی فیلیپس شماره2 ، مدار قدرت 9 نیوتن متر با اتصال دهنده با آچار پیچ گوشتی 6 تا 8 میلی متری ، مدار قدرت 9 نیوتن متر با اتصال دهنده شش وجهی 4 میلی متری مدت زمان گارانتی 18 ماه ارتفاع 130 میلی متر طول 127 میلی متر عرض 85 میلی متر پوشش محافظ دارد وزن محصول 1.59 کیلوگرم ترکیب کنتاکت کمکی , type mechanically linked 1 NO + 1 NC conforming to IEC 60947-5-1\ntype mirror contact 1 NC conforming to IEC 60947-4-1 اتصالات - ترمینال ها , Control circuit screw clamp terminals 2 cable(s) 1…2.5 mm²flexible with cable end\n, Control circuit screw clamp terminals 1 cable(s) 1…2.5 mm²flexible with cable end\n, Control circuit screw clamp terminals 1 cable(s) 1…4 mm²flexible without cable end\n, Control circuit screw clamp terminals 2 cable(s) 1…4 mm²flexible without cable end\n, Control circuit screw clamp terminals 1 cable(s) 1…4 mm²solid without cable end\n, Control circuit screw clamp terminals 2 cable(s) 1…4 mm²solid without cable end\n, Power circuit connector 1 cable(s) 4…50 mm²flexible without cable end\n, Power circuit connector 2 cable(s) 4…25 mm²flexible without cable end\n, Power circuit connector 1 cable(s) 4…50 mm²flexible with cable end\n, Power circuit connector 2 cable(s) 4…16 mm²flexible with cable end\n, Power circuit connector 1 cable(s) 4…50 mm²solid without cable end\n, Power circuit connector 2 cable(s) 4…25 mm²solid without cable end استحکام مکانیکی , Vibrations contactor open 2 Gn, 5...300 Hz\n, Shocks contactor open 8 Gn for 11 ms\n, Vibrations contactor closed 3 Gn, 5...300 Hz\n, Shocks contactor closed 10 Gn for 11 ms درجه آلودگی 3 دمای هوای مجاز اطراف دستگاه 70...40- درجه سانتی گراد در UC نوع حفاظت TH مطابق با IEC 60068-2-30 ارتفاع مجاز برای نصب 3000 متر بدون تغییر دمایی میزان دمای مجاز محیط برای نگهداری کالا 80...60- درجه سانتی گراد استانداردها , CSA C22.2 No 14\n, EN 60947-4-1\n, EN 60947-5-1\n, IEC 60947-4-1\n, IEC 60947-5-1\n, UL 508 افزودن ایمیل افزودن تصاویر
